Control por capas en un dique minero: medir antes de liberar

Hay una pregunta que escuchamos seguido en obra, casi siempre del lado de la supervisión: ¿cómo sabemos que esta capa del dique cumple con el diseño antes de colocar la siguiente? Nadie lo sabe a ojo. Una capa se libera cuando alguien la midió, alguien la ensayó y los dos resultados coinciden con lo que pide la ingeniería. En un dique minero, lo que queda debajo de la capa siguiente ya no se vuelve a ver.

En los proyectos donde participamos, ese control se reparte entre varios equipos: topografía, calidad y fotogrametría. Cada uno mide una cosa distinta y ninguno reemplaza al otro. Aquí contamos cómo trabajamos esa secuencia y dónde termina lo que cada método puede decir.

Un dique se construye por capas, y cada capa tiene su propio control

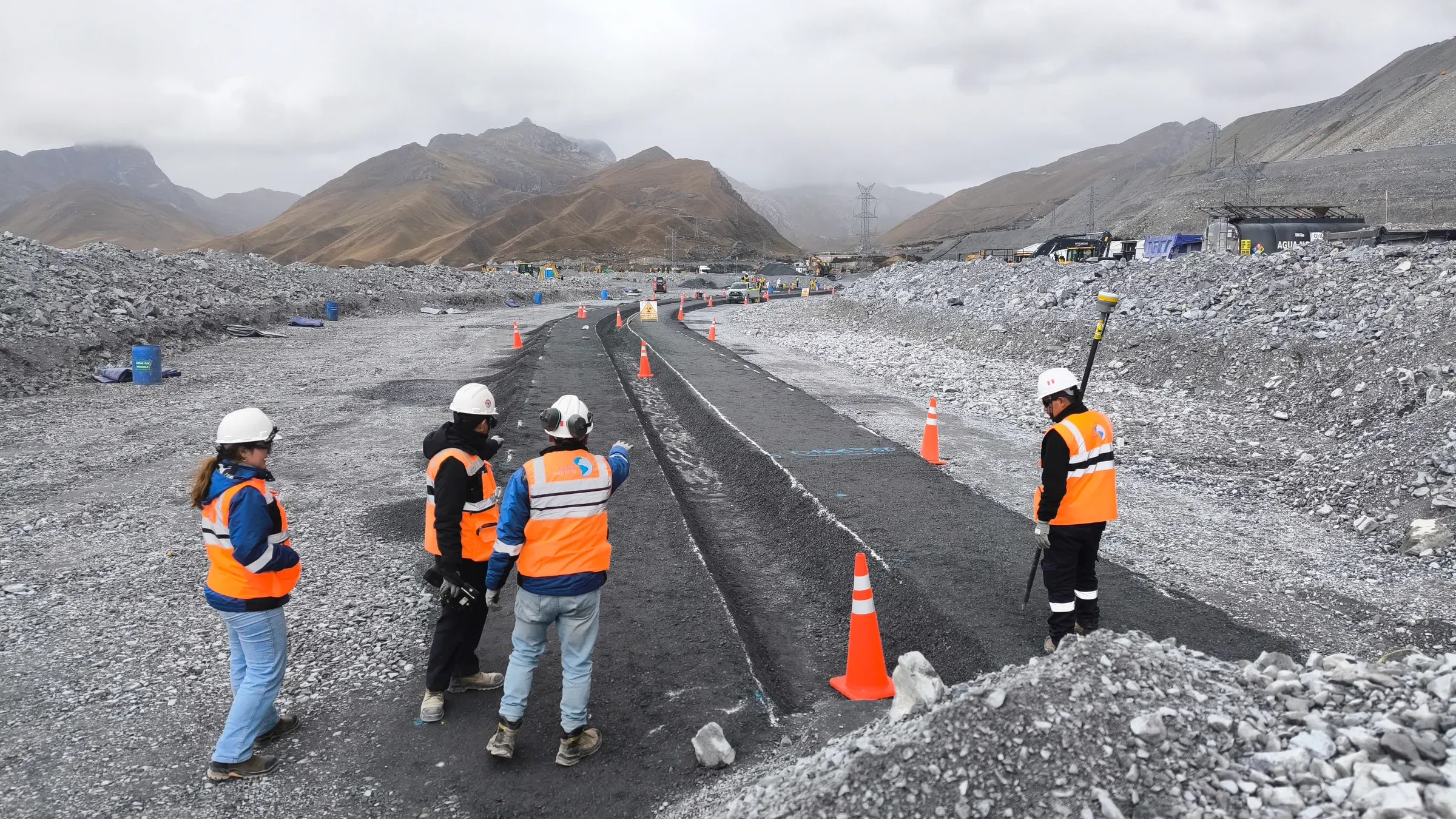

El proceso constructivo de un gran dique combina materiales y espesores distintos. En uno de los frentes que acompañamos trabajamos con rellenos 2B, 3A y 3B, además de un núcleo asfáltico impermeable. Cada designación corresponde a un material con su espesor y sus condiciones de colocación, definidos en las especificaciones del proyecto. No se controla igual un relleno que el núcleo, y la secuencia constructiva obliga a verificar cada componente en su momento, no al final de la obra.

Lo que verificamos con topografía antes de liberar una capa

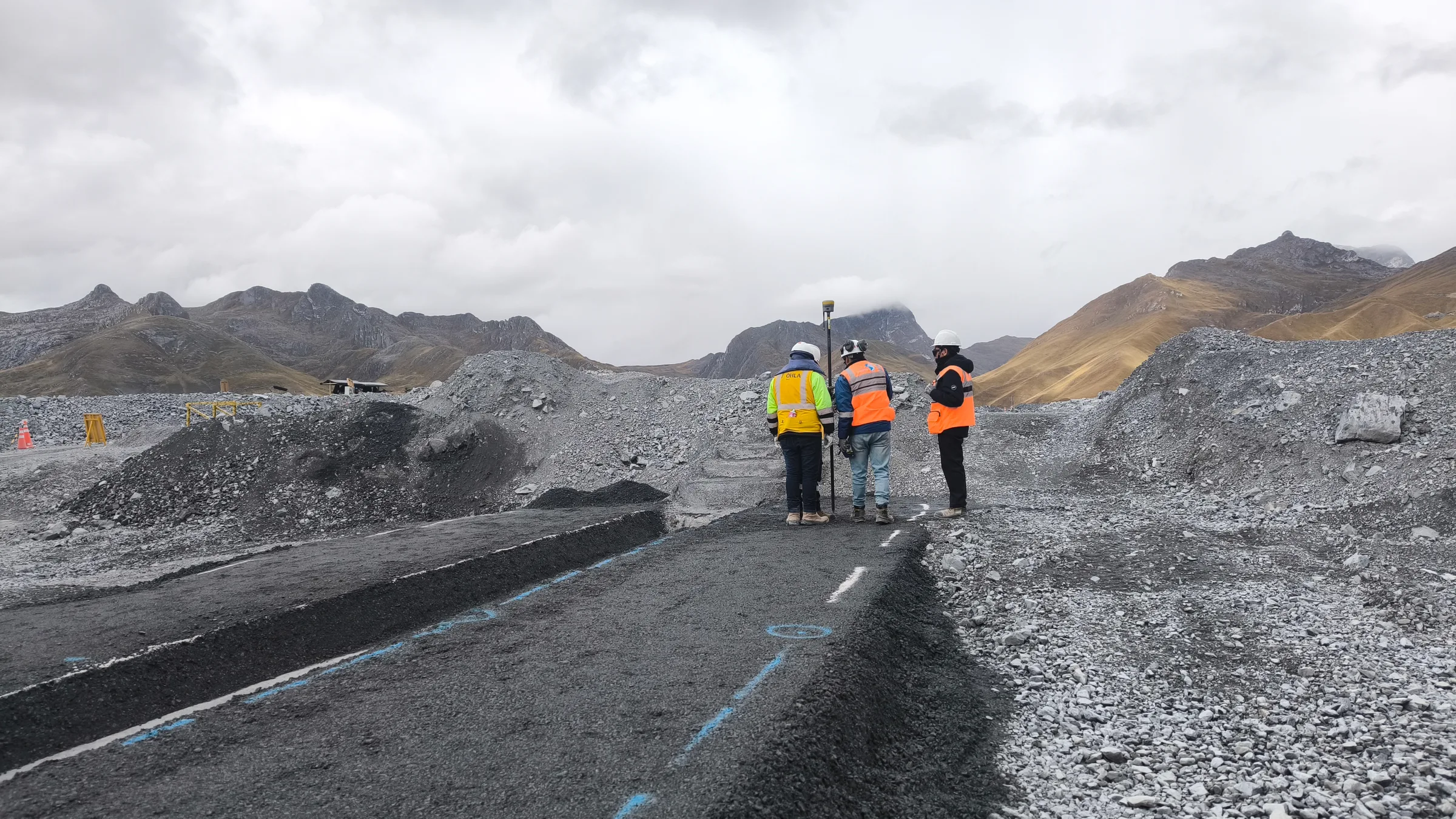

La pregunta que responde la topografía es geométrica: si la capa está donde el diseño dice y con la forma que el diseño pide. Para eso medimos en campo cada frente y comparamos lo levantado con las superficies y secciones de diseño. Si la comparación cierra, la capa puede pasar a la siguiente etapa. Si no, se corrige antes de seguir, que es cuando corregir todavía es barato.

• Niveles y cotas: la cota es la altura de un punto respecto de la referencia del proyecto, y cada capa tiene la suya.
• Espesores: cuánto material se colocó realmente en cada capa, frente al espesor especificado para ese relleno.
• Geometría de los rellenos: la forma de la capa frente a las secciones de diseño, para que el cuerpo del dique crezca como se proyectó.

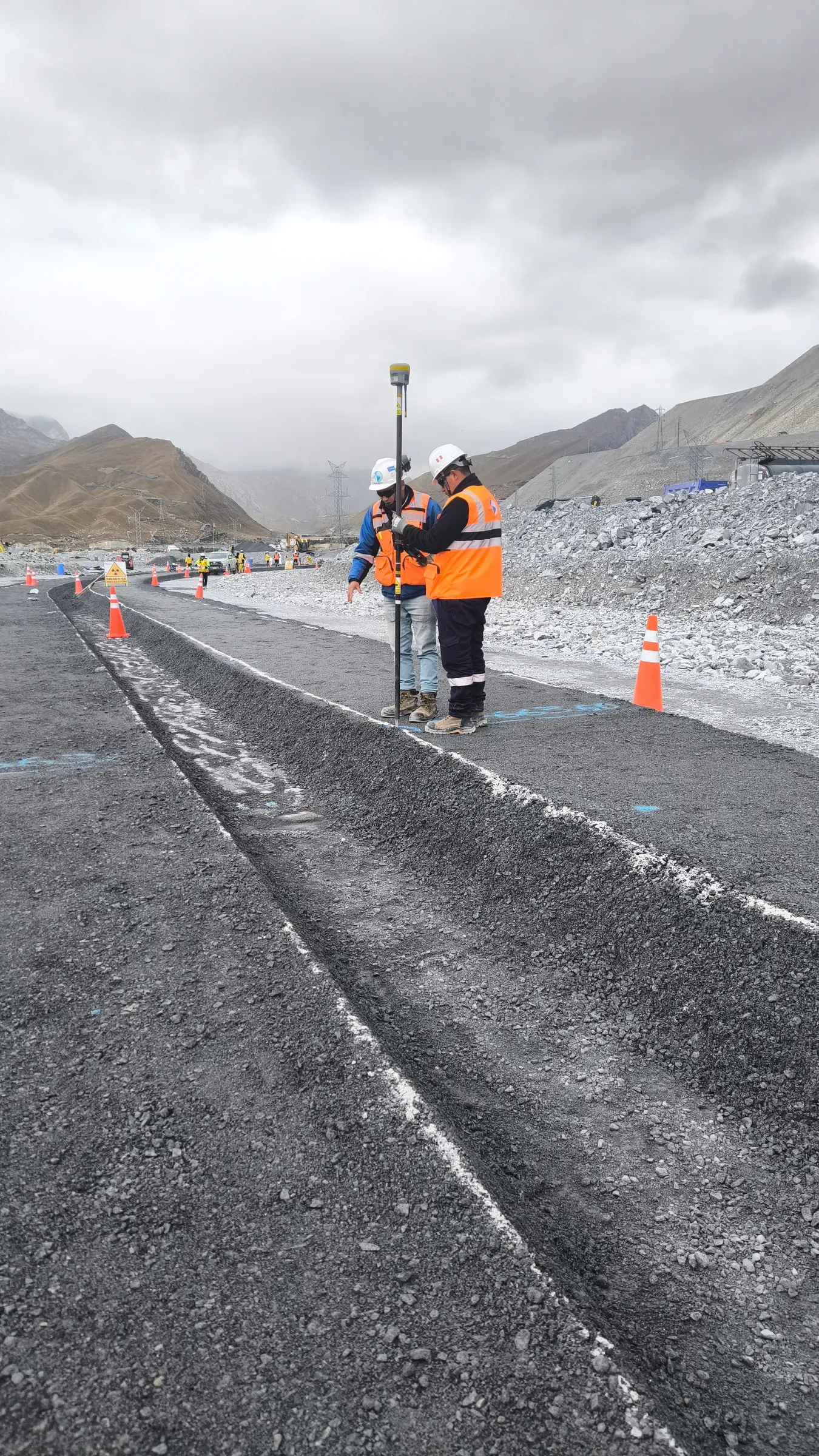

El espesor no se mide con una wincha en un punto suelto. Se obtiene comparando la superficie de la capa terminada con la superficie de la capa anterior, levantada antes de cubrirla. Por eso el orden importa tanto: cada levantamiento es la base del siguiente. Cuando la secuencia se respeta, el espesor de cualquier capa se puede reconstruir y revisar después.

La compactación la valida calidad, no la topografía

Una capa puede estar en la cota correcta y con el espesor exacto y aun así no cumplir. La topografía dice dónde está el material y cuánto hay; no dice si está bien compactado. Eso lo responden los equipos de calidad, con ensayos de densidad y compactación de los materiales colocados. Esos resultados son los que permiten validar el cumplimiento de los parámetros establecidos para cada relleno.

Lo vemos seguido: cuando un equipo trabaja sin el otro, la liberación queda coja. Por eso preferimos que el registro de cada capa lleve las dos cosas juntas, el levantamiento y el ensayo, referidos al mismo sector y a la misma capa.

La fotogrametría muestra el avance, pero no libera capas

Complementamos el control de campo con levantamientos fotogramétricos. La fotogrametría reconstruye la superficie del terreno a partir de fotografías aéreas superpuestas. Con ella actualizamos la superficie de toda la obra y vemos el avance de los distintos sectores en una sola pasada, algo que la topografía punto a punto no da con la misma cobertura. Su límite también hay que decirlo: solo ve la superficie expuesta, su precisión depende del vuelo y del control en tierra, y la verificación de la cota de una capa concreta sigue siendo trabajo de campo.

El control funciona cuando los tres registros se cruzan

Topografía, calidad y fotogrametría terminan en una misma gestión de información. Cuando los tres registros comparten referencia, sector y capa, la supervisión ve el estado real de la obra en un solo lugar y puede seguir varios frentes a la vez. Eso importa porque un dique rara vez avanza solo: al mismo tiempo hay estructuras, obras civiles, pedestales, torres y otros componentes, y cada frente genera mediciones que hay que validar.

Si está planificando el control de un dique o de cualquier obra que se construye por capas, nos sirve conocer la secuencia constructiva, los materiales y cómo se organiza hoy la supervisión. Con eso le proponemos cómo repartir topografía, fotogrametría y registro de información entre los frentes. Escríbanos y lo conversamos.
