Del diseño a la perforación: precisión que se convierte en resultados

La consulta que nos llega desde operaciones casi nunca es sobre equipos ni sobre software. Es más simple y más incómoda: si el diseño ya está aprobado, por qué hay que volver a marcar los puntos. La respuesta está en lo que pasa entre el plano y el barreno. Un punto de perforación existe primero como una coordenada en un archivo, después como una marca en el terreno, y esa marca vive en un banco por donde pasan volquetes, cargadores y perforadoras. Entre esos dos estados hay trabajo topográfico, y es el que sostiene el resultado de la voladura.

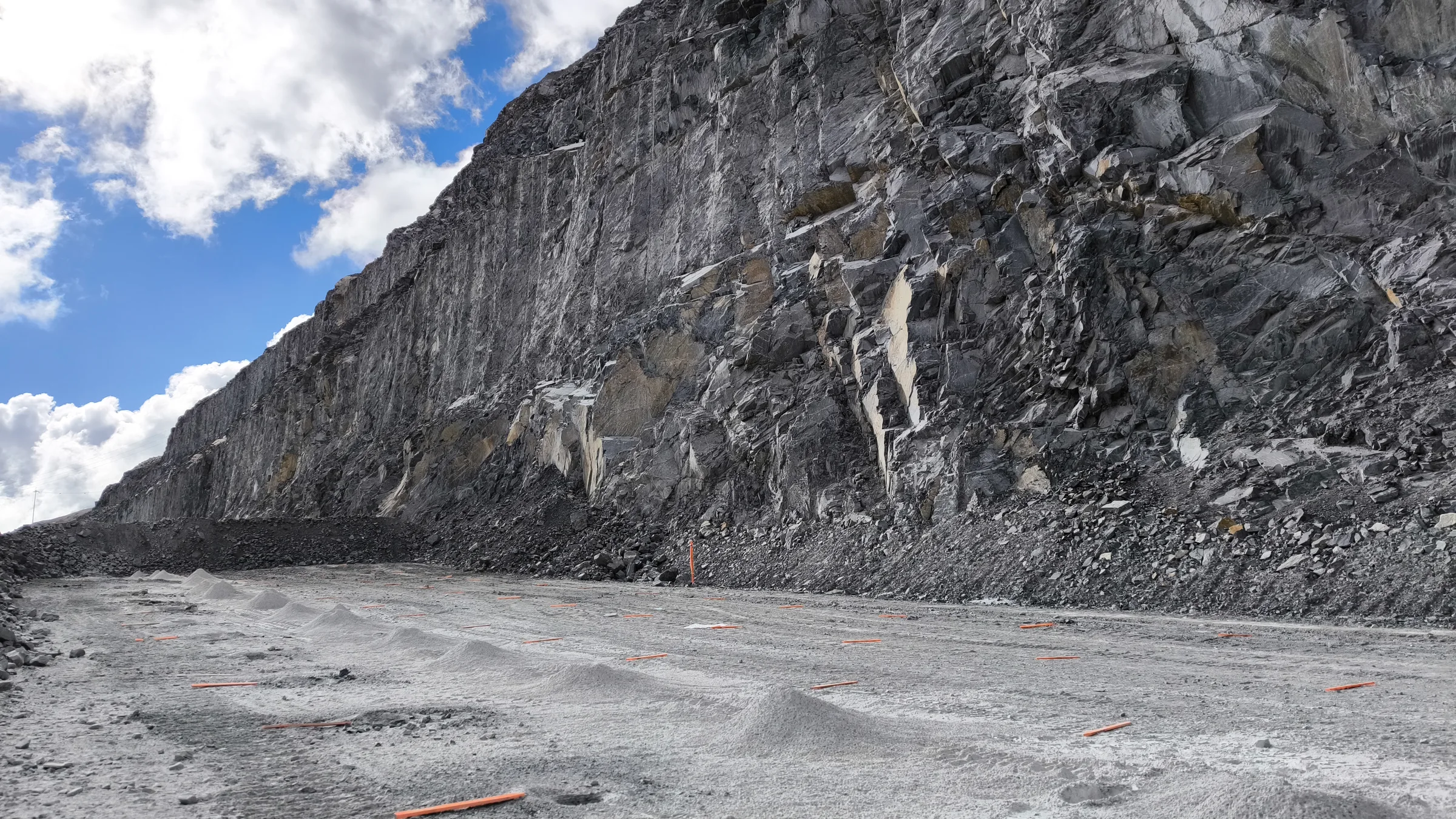

Todo empieza antes de que llegue la perforadora

El proceso arranca con el estudio y el análisis del terreno. Con esa información el área técnica define la malla de perforación, es decir, el arreglo de puntos donde se va a taladrar, con la ubicación de cada uno y la profundidad que le corresponde según diseño. Esa malla no es un dibujo decorativo: responde a la geometría del banco, a la cara libre y a los parámetros que el ingeniero de voladura eligió para fragmentar la roca de una manera determinada. Cuando la información de partida es pobre, el diseño hereda esa pobreza y nadie se da cuenta hasta que se dispara.

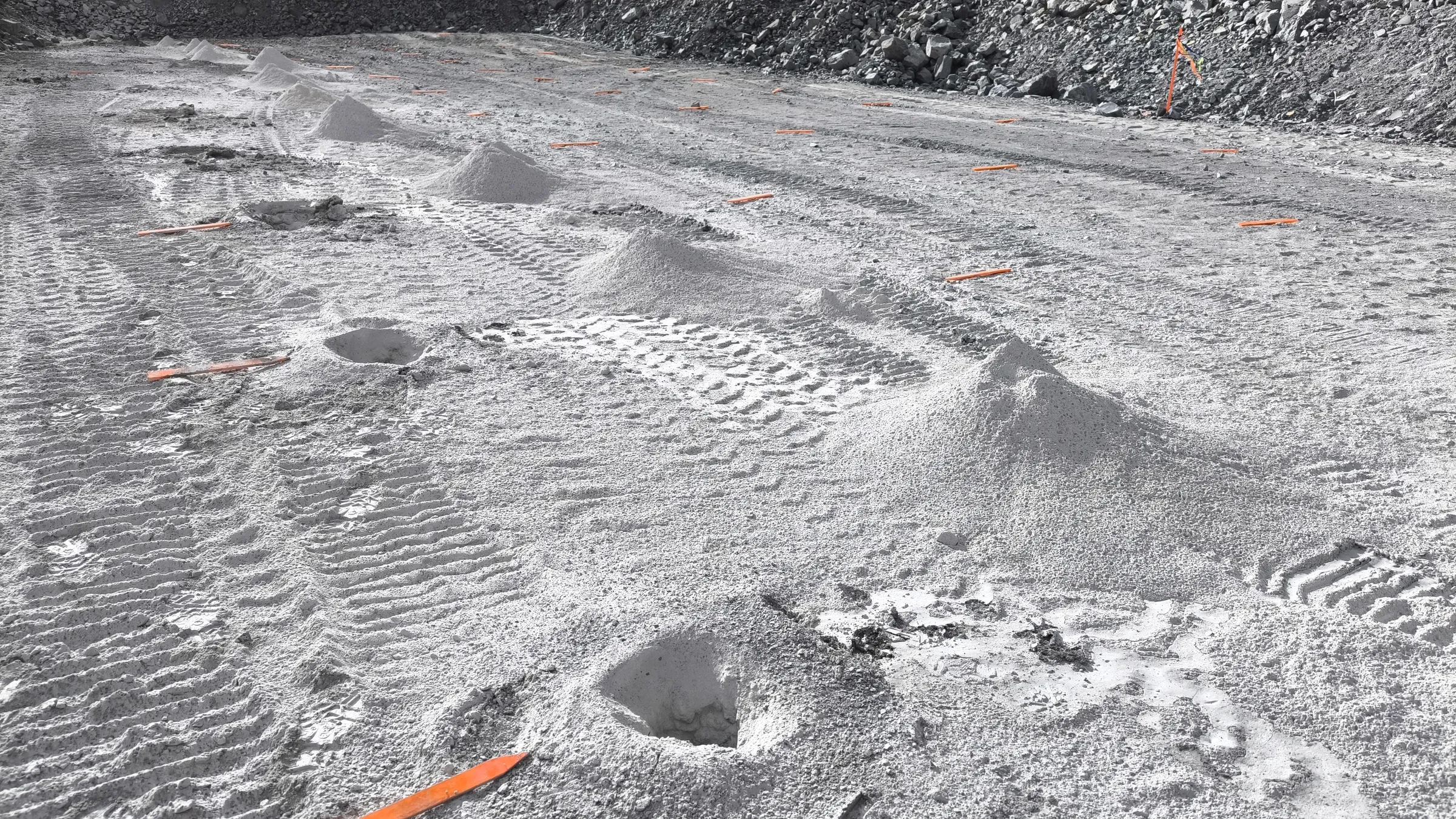

Materializar el diseño es pasar de la coordenada a la marca

Ahí entra nuestro trabajo. Con tecnología GPS/GNSS, que son los sistemas satelitales de posicionamiento que permiten conocer la ubicación de un punto en el terreno dentro de un sistema de coordenadas conocido, materializamos en campo los puntos definidos en el diseño. El equipo de perforación recibe la ubicación exacta donde debe ejecutar cada taladro, no una zona aproximada. Ese es el momento en que el diseño deja de ser un archivo y se vuelve una instrucción de campo que un operador puede seguir sin interpretar nada.

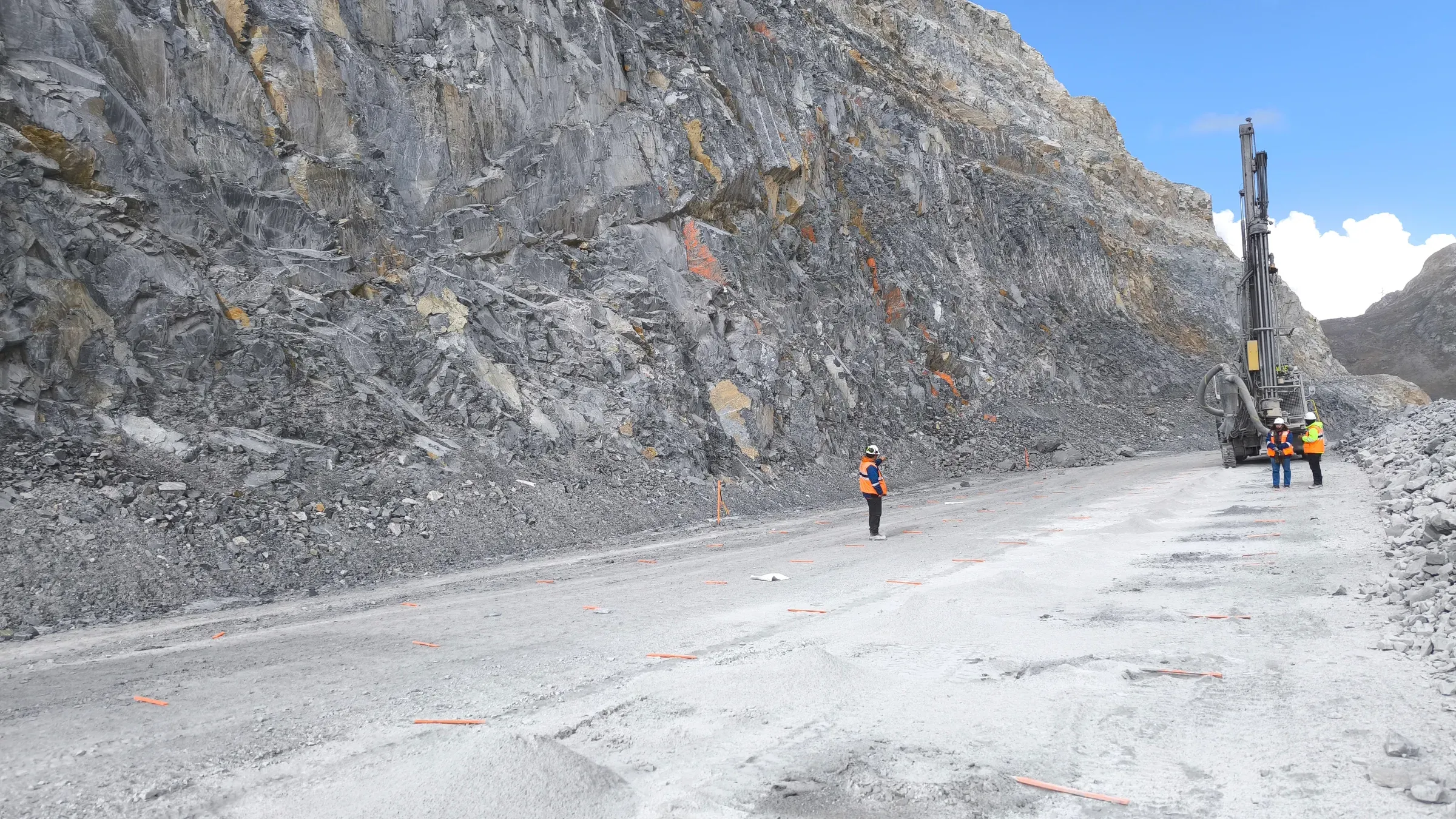

El tránsito de maquinaria borra puntos, y eso es parte de la operación

Una marca en un piso de banco no es un monumento. El paso de maquinaria, el material que se acumula, la lluvia y el propio avance de la perforación hacen que algunos puntos se pierdan o dejen de ser visibles. Lo vemos seguido y no es un error de nadie: es lo que ocurre cuando un frente está activo. El problema aparece cuando la cuadrilla, al no encontrar la marca, decide perforar al ojo cerca de donde cree que estaba. En ese instante el taladro deja de pertenecer a la malla diseñada.

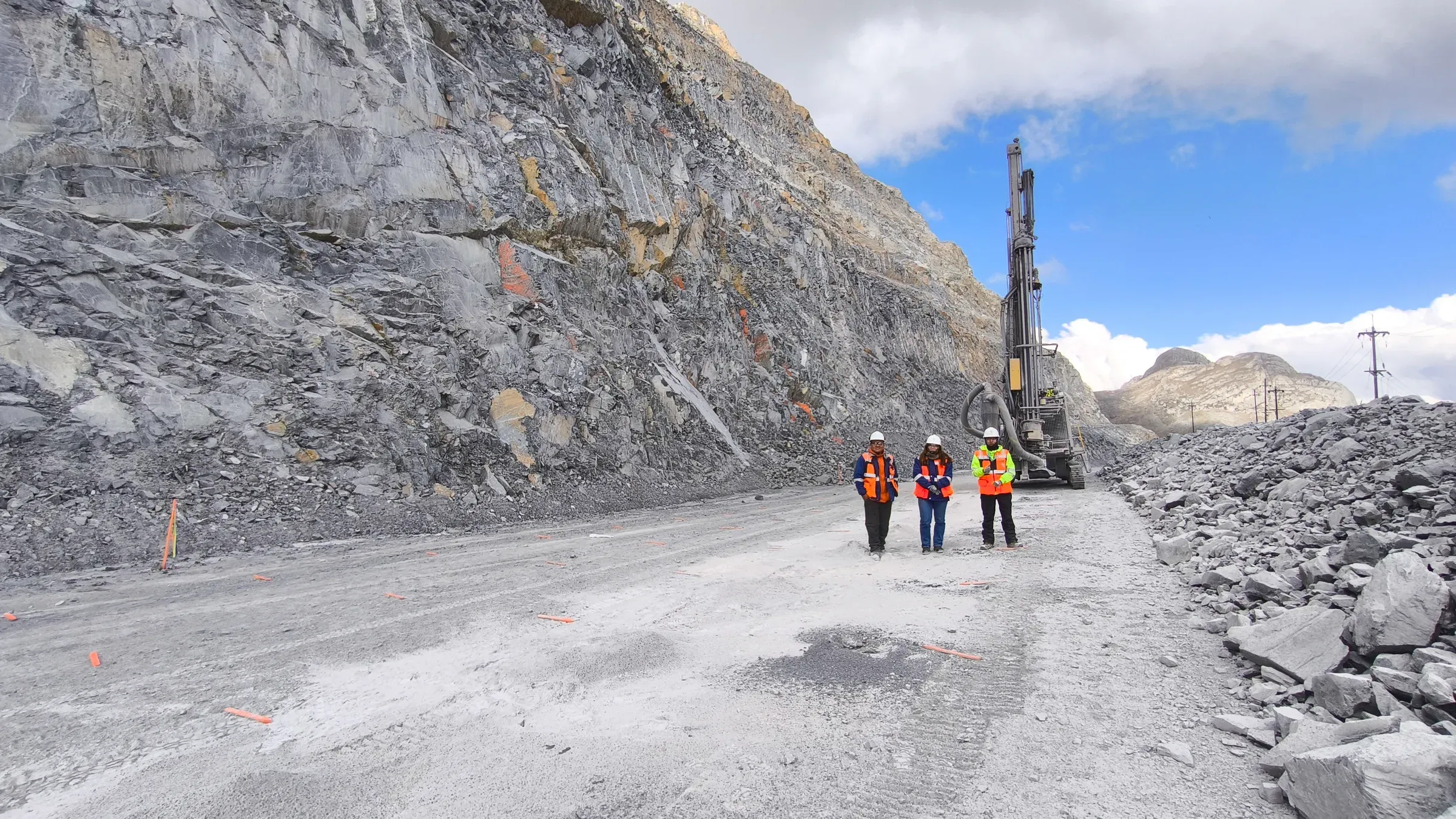

El replanteo es lo que devuelve la continuidad del trabajo

Cuando un punto se pierde, hacemos el replanteo y la posición vuelve a estar donde el diseño la puso. La perforación continúa sin discutir de quién fue la culpa y sin inventar una ubicación nueva. Esto funciona porque los puntos de control desde los que trabajamos quedan establecidos y respaldados, de modo que la coordenada de hoy y la de la semana pasada pertenecen al mismo marco de referencia. Sin ese respaldo, cada replanteo sería un punto de partida distinto y la malla se iría desarmando poco a poco.

Por qué un punto fuera de posición se paga en la voladura

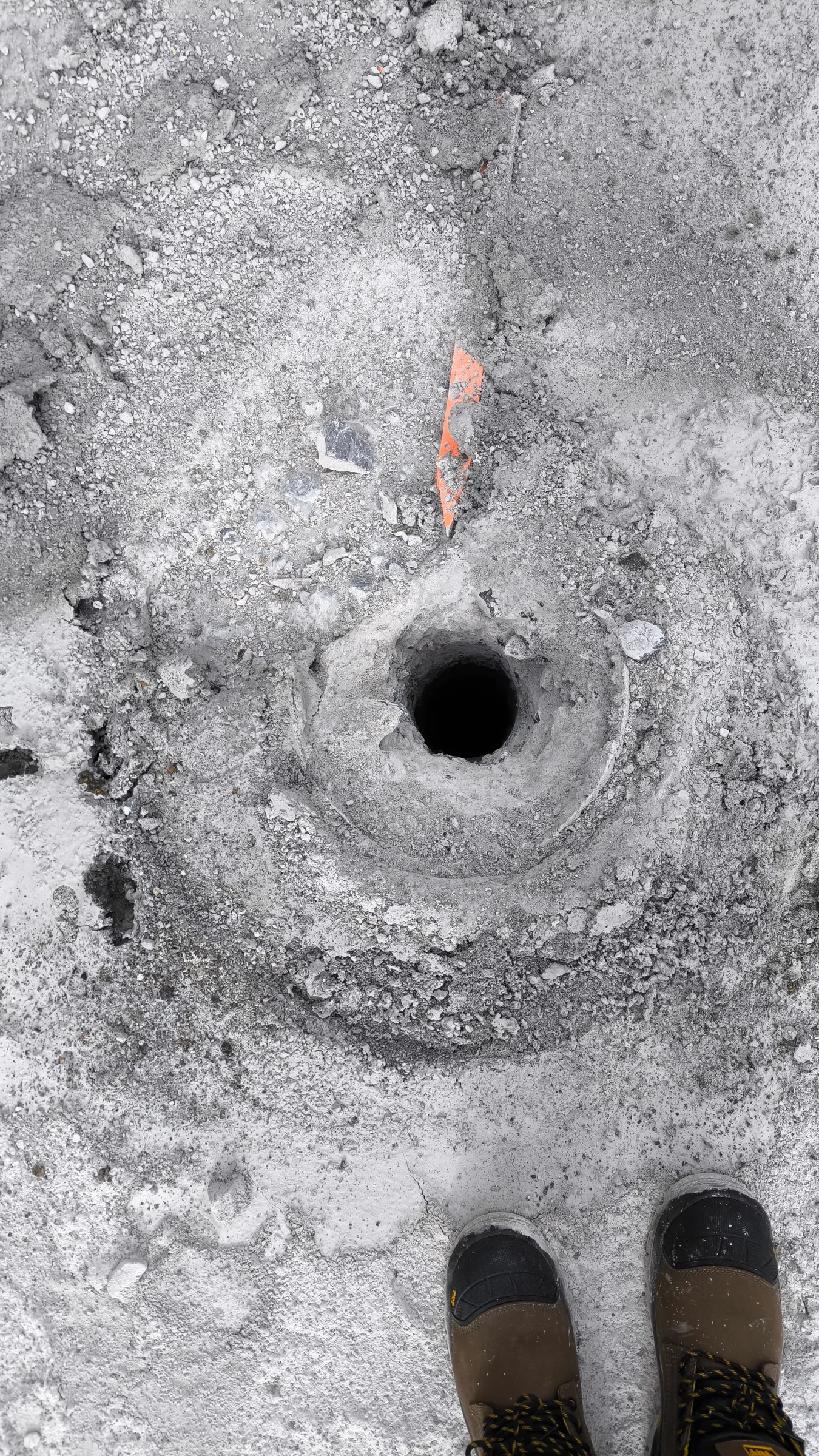

Una perforación fuera de posición altera el diseño de la voladura y afecta el resultado esperado. El burden y el espaciamiento entre taladros dejan de ser los que el ingeniero eligió, la distribución de energía cambia y con ella la fragmentación, la proyección y el comportamiento de la cara. Mantener cada punto de acuerdo con el diseño es lo que permite que la ejecución en campo conserve los parámetros establecidos en la planificación. Dicho de otro modo, la topografía no mejora el diseño de voladura, lo protege.

Lo que conviene acordar antes de la primera marcación

La mayoría de los desencuentros en campo no vienen del equipo topográfico ni de la perforadora, sino de cosas que nunca se conversaron. Estos son los puntos que pedimos cerrar al inicio, porque cada uno evita una discusión en plena operación.

• El sistema de referencia y el datum en que viene el diseño, y que sea el mismo en que trabaja el resto de la operación.
• La tolerancia posicional aceptada para el punto de perforación, acorde al tipo de voladura y al entregable esperado.
• Cómo se materializa la marca en campo y cómo se identifica cada punto, incluida su profundidad.
• Quién avisa y por qué canal cuando el diseño cambia, para que nadie replantee una malla que ya fue reemplazada.
• La frecuencia esperada de replanteo según el avance del frente y el tránsito de maquinaria.
• Dónde quedan los puntos de control de respaldo y quién es responsable de cuidarlos.

Ninguno de estos acuerdos es exótico y ninguno cuesta tiempo de máquina. Cuestan una reunión antes de empezar. Lo que aprendimos en años de acompañar frentes de perforación es que el trabajo topográfico se nota poco cuando está bien hecho, porque su resultado es que nada se sale de lugar. Se nota mucho cuando falta, y entonces el costo ya no está en la topografía sino en la voladura, en la fragmentación y en el carguío que viene después.

Si tu operación está definiendo cómo llevar el diseño de perforación al campo, o si ya te pasó que los puntos se pierden más rápido de lo que se pueden marcar, vale la pena revisar el esquema de control antes de la siguiente malla. Cada faena tiene su propia geometría, su propio ritmo de avance y sus propias restricciones de acceso, así que la solución razonable no es la misma en todas.
