Supervisión topográfica en obra: medir antes de liberar cada capa

Una pregunta que escuchamos seguido al empezar una supervisión: si al final de la obra se hace un levantamiento As-Built, ¿para qué medir cada capa por separado? La respuesta corta es que el As-Built cuenta lo que quedó, pero ya no permite corregirlo. Una capa de relleno fuera de cota que nadie midió queda enterrada bajo la siguiente. Una fundación desplazada se descubre cuando la estructura que va encima no calza.

En una obra, una desviación pequeña detectada a tiempo es un ajuste de una jornada. La misma desviación detectada meses después puede ser una demolición, un reclamo o una discusión contractual larga. Por eso la supervisión topográfica que hacemos no espera al final: acompaña cada etapa y verifica en campo que lo ejecutado corresponda con lo proyectado.

El ciclo es simple y no se salta ningún paso

El trabajo se ordena en un ciclo que se repite durante toda la obra. No tiene nada de sofisticado, y justamente por eso funciona: cada frente sabe qué sigue y quién firma.

1. Se ejecuta: el contratista termina la capa, la excavación, el vaciado o el montaje.
2. Se mide: nuestra cuadrilla levanta lo construido en campo.

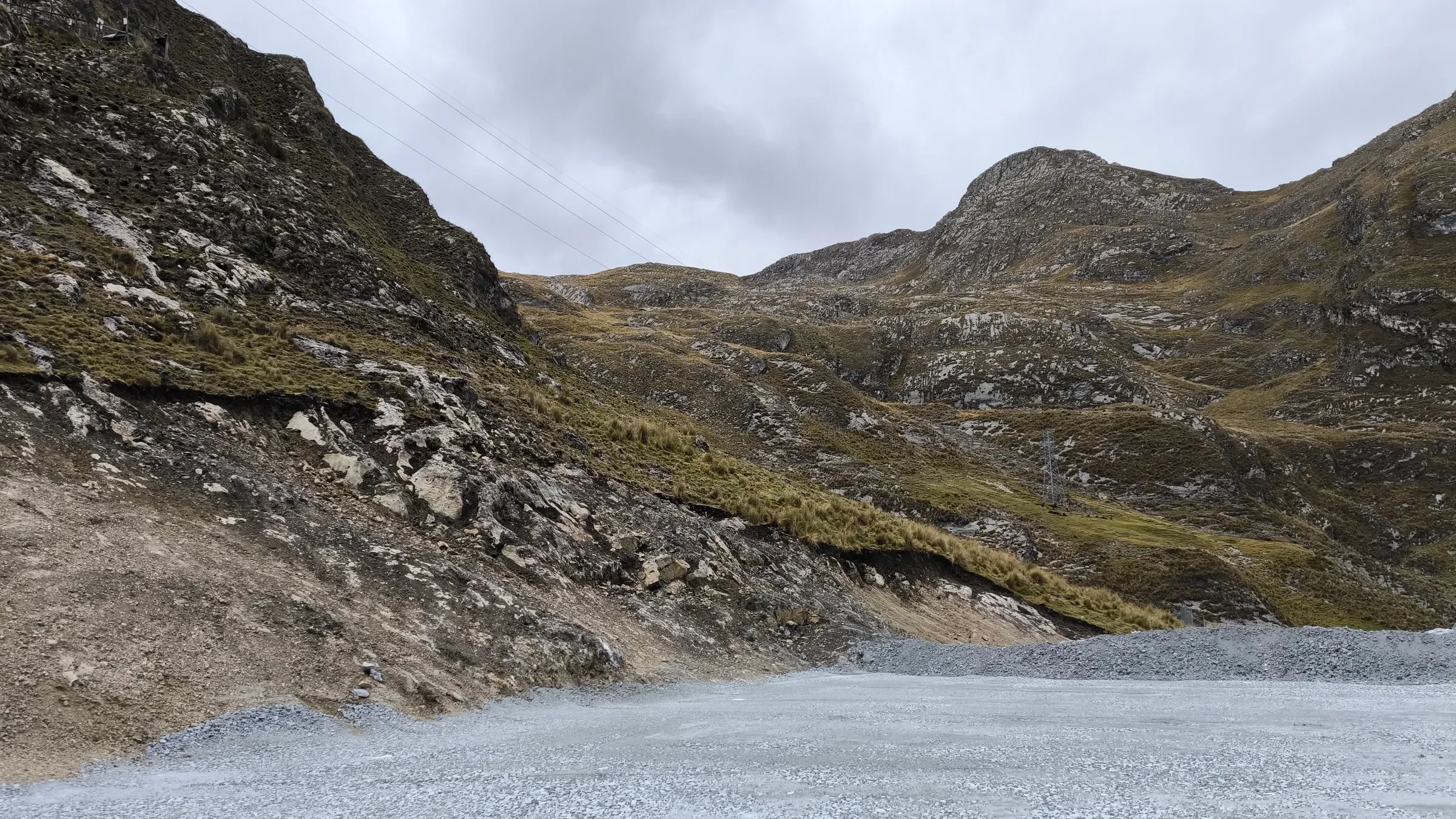

3. Se verifica: comparamos lo medido contra el diseño y las tolerancias del proyecto.
4. Se libera: si cumple, el elemento queda liberado y el frente avanza a la etapa siguiente. Si no cumple, se corrige y se vuelve a medir.

Todo empieza en los puntos de control

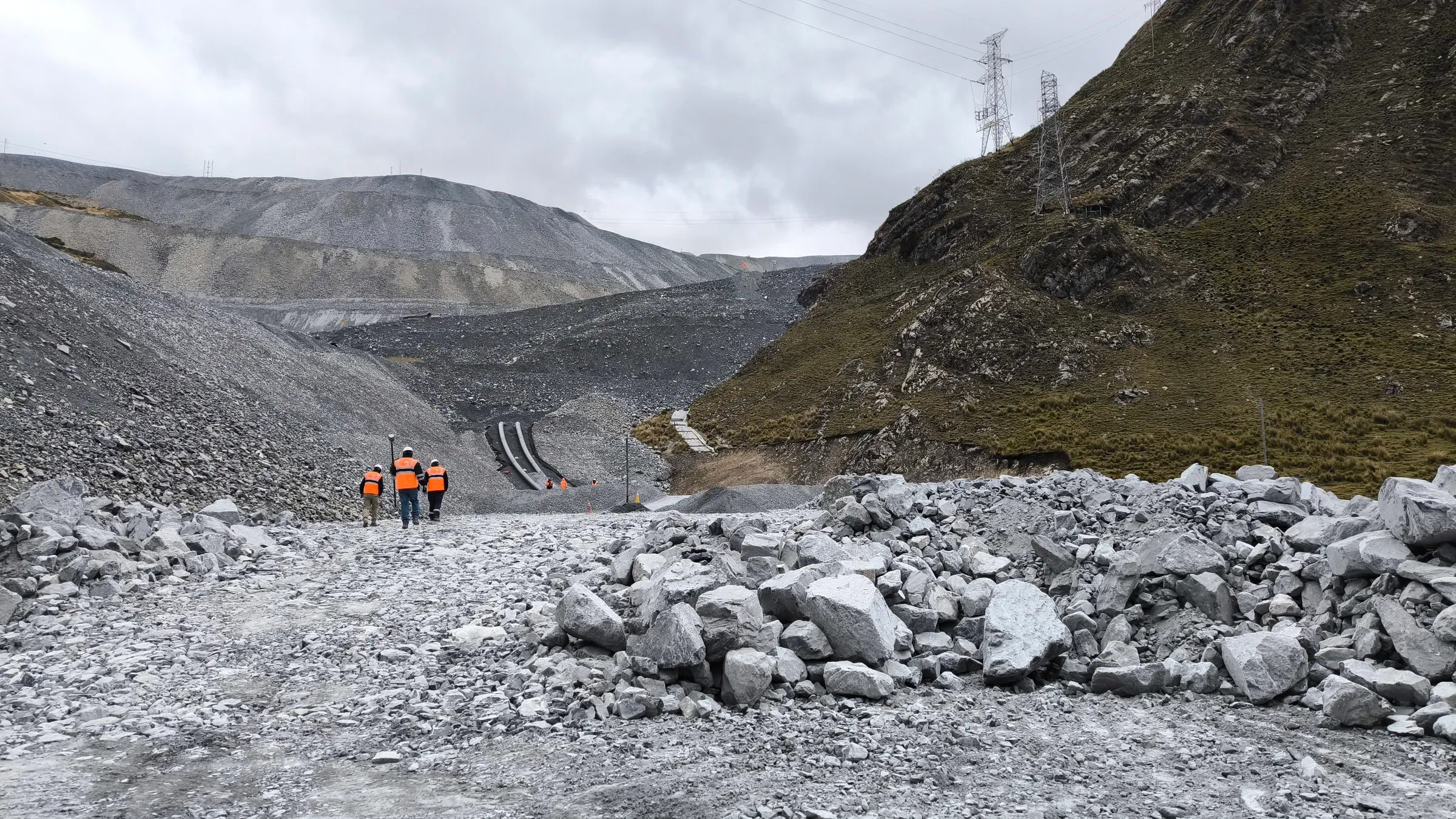

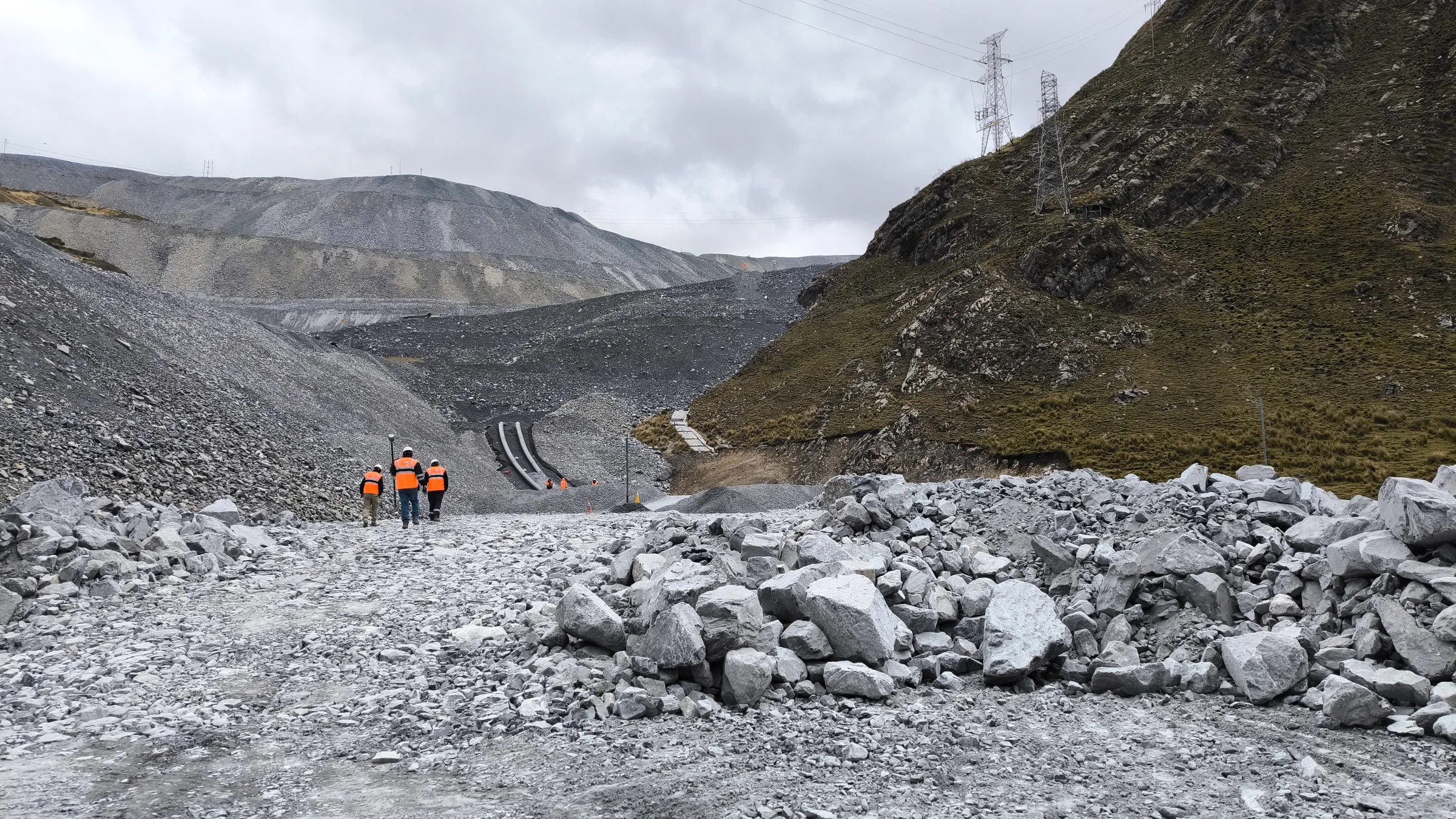

Antes de verificar nada, hay que confiar en la referencia. Si los puntos de control de la obra están mal amarrados o se movieron, todas las mediciones posteriores heredan ese error, por prolijas que sean. Por eso lo primero que revisamos es la red de control: que exista, que esté bien monumentada y que coincida con el sistema de coordenadas del diseño. Trabajamos con GNSS-RTK desde 2009 y con estación total, y elegimos una u otra según el frente, la visibilidad y lo que pide la tolerancia.

Lo que verificamos en cada etapa de la obra

El alcance cambia con cada proyecto, pero hay controles que se repiten en casi toda obra de infraestructura. Estos son los que hacemos con más frecuencia:

• Liberación y control de capas de movimiento de tierras: cotas, espesores y geometría de cada capa antes de colocar la siguiente.
• Verificación de rellenos, fundaciones y conformación de estructuras.
• Replanteo y control de perforaciones: marcamos dónde va cada perforación y después comprobamos dónde quedó.
• Verificación de elementos instalados: ubicación, alineamiento, verticalidad y orientación.
• Levantamientos finales para los planos conforme a obra (As-Built).

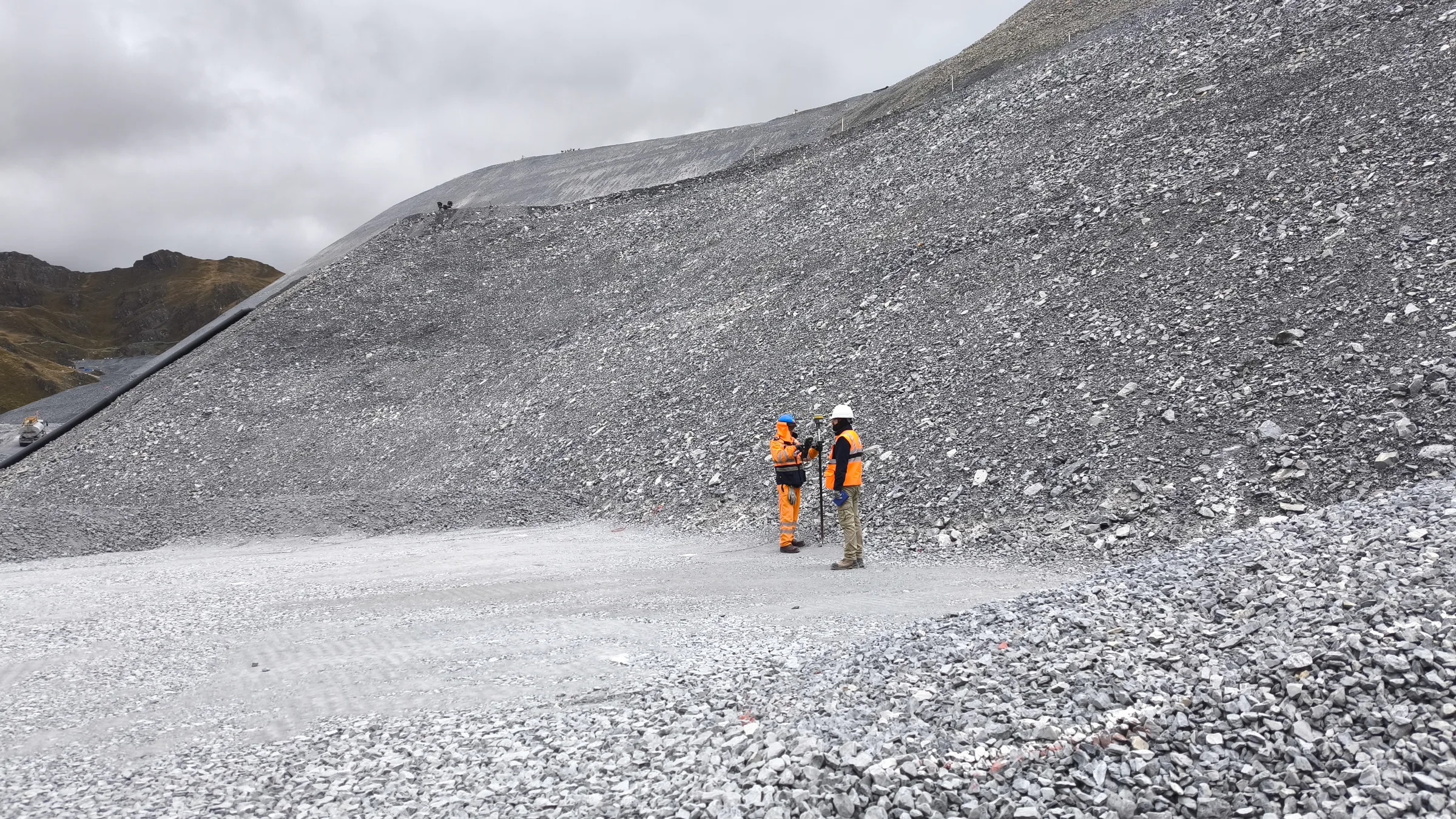

El movimiento de tierras es donde más se nota la diferencia entre medir por capa y medir al final. Cada capa tiene una cota objetivo, y el error se acumula hacia arriba. Medir una capa lleva poco tiempo; reconstruir tres capas porque la primera quedó alta lleva semanas. Con los elementos instalados pasa algo parecido: una placa base bien ubicada pero girada unos grados obliga a corregir todo lo que se monta encima.

Dónde termina lo que la topografía puede decir

Conviene ser claros sobre el alcance. La supervisión topográfica verifica geometría: posición, cota, alineamiento, verticalidad, espesor. No dice si un relleno alcanzó la compactación requerida ni si el concreto tiene la resistencia especificada; eso lo responden los ensayos de laboratorio y el control de calidad de materiales. Una capa puede estar perfecta en cota y fallar en densidad. Los dos controles se complementan y ninguno reemplaza al otro.

El otro límite es de ritmo. Medir cada capa exige que la cuadrilla esté disponible cuando el frente termina. Si la supervisión no se coordina bien con el programa de obra, el frente queda esperando la liberación, y esa espera también cuesta. Lo resolvemos con cuadrillas asignadas al proyecto y con una programación diaria acordada con el contratista, pero es un punto que hay que conversar desde el inicio.

Cada control queda registrado en un protocolo

Una medición que no se registra no sirve para liberar. Cada control que hacemos queda en un protocolo de verificación: qué se midió, cuándo, contra qué diseño, con qué resultado y quién lo firmó. Ese registro es el que permite, meses después, responder con datos si una capa se liberó en regla o si un elemento se montó donde correspondía. Trabajamos bajo un sistema de gestión certificado ISO 9001:2015 por SGS, con alcance en servicios de geomática: topografía y lídar, y los protocolos forman parte de ese sistema.

La información de campo se procesa para generar reportes y planos de avance. Al equipo técnico del cliente le sirven para ver qué está liberado, qué está observado y qué falta; al contratista, para saber dónde corregir sin esperar al cierre. Al terminar, el levantamiento final alimenta los planos As-Built, que ya no son una sorpresa porque cada parte se fue verificando en su momento.

Si está preparando una obra y quiere revisar cómo organizar los controles, qué tolerancias pedir o cómo encajar la supervisión en el programa, escríbanos y lo conversamos con su equipo de ingeniería.
